輻射監控鉛門采用被動探測放射性物質發射的γ射線,對攜帶放射性物質(尤其是核材料)通過事件給出報道,是核材料庫房出人口監控的重要技術產品。在此方麵.國外開展了大量的研究工作,美國堪培拉公司開發了人員輻射檢側係統,俄羅斯軍方也開發了輻射監控門.國內外國原子能科學研究院也開發了相關產品;中物院核物理與化學研究所將輻射檢側報替技術與門禁控製技術有效結合,開發了新一代輻射監控鉛門係統。以下簡稱係統。本文將對此係統進行介紹。
一、係統組成

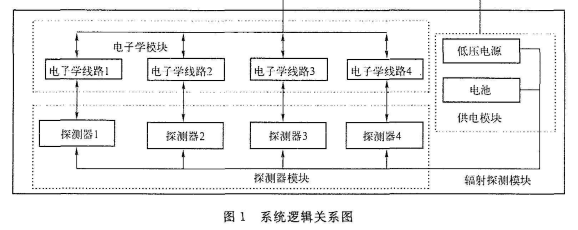

係統采取功能模塊的設計方法,將整個係統分為輻射探測模塊、控製模塊、機械模塊和選用模塊.如圖1所示。其中輻射探測模塊包括:探測器模塊、供電模塊和電子學模塊;控製模塊包括:門禁模塊、處理模塊和軟件模塊;選用模塊包括:視屏監視模塊和語音提示模塊;機械模塊包括:金屬立櫃、寬度調節機構。每個模塊完成相對獨立功能,模塊化方法使得整個係統線路簡單,易於故障排除,易於安裝和維修.
圖中沒有畫出機械模塊,機械模塊是用來放置控製模塊之外其他模塊的矩形金屬立櫃。
二、機械模塊
鉛防護門機械模塊的功能是放置除了軟件模塊和門禁模塊之外其他模塊的金屬立櫃,同時起一定的屏蔽作用。機械模塊設計為寬度可調通過式門框結構,如圖5所示。其高度為2300mm,厚度為150mm,寬度在1000-2000 mm範圍內可調,使得不同用戶根據需要加以調節到不同的寬度。
金屬立櫃內部探測器為上下錯開布局,兩麵為互補布局,這樣避免了探側死角,保證了探測靈敏度。此外.金屬立櫃內部安裝有走線榴,使得內部線路明晰,同時每個走線槽均采用高強度不鏽鋼材料.係統外觀簡潔大方、輕便耐壓。
